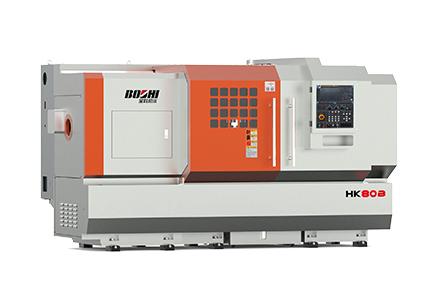

HK80B系列车床是一款三档手动变速、档内无极调速的简式数控车床，标配GSK25Ti数控系统，可选配广数系统；可用于加工各种形状的盘类零件、环状零件、轴类零件，能满足内外圆、台阶、锥面、球面、螺纹等各种车削加工；适合于黑色金属、不锈钢、合金钢等材料的车、镗、钻、攻丝加工；该机床配置灵活，可根据工艺的要求选配液压卡盘、液压尾座、可配置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工设备。
产品特点：
1）采用高强度大跨距铸铁床身，强度高吸震性好；多次时效处理，有效抑制了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力小，精度保持性长久；
2）机床的主轴箱通过齿轮传动，三档变速，档内无级，最大输出扭矩可达1265 N·m，主轴最高转速达1120 r/min；

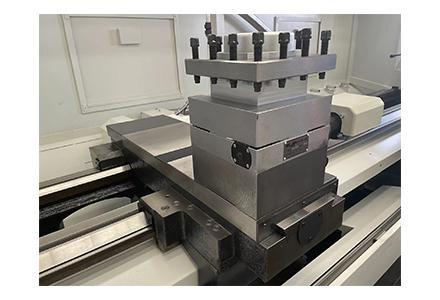

3）采用电动刀架，换刀快、稳定可靠；
4）配备分离式水箱，清理维护方便。
适用行业：
适应轻工、机械、汽车、摩托车等多个行业。
|
项 目 |
单位 |
参数 |
|||||
|
加工范围 |
床身上最大回转直径 |
mm |
φ800 |
||||
|
床鞍上最大回转直径 |
mm |
φ500 |
|||||
|
最大车削直径 |
mm |
φ740/φ610① |
|||||
|
最大车削长度 |
mm |
710/610① |
1260/1160① |
1760/1660① |
2760/2660① |
||
|
两顶尖距 |
mm |
1000/900① |
1500/1400① |
2000/1900① |
3000/2900① |
||
|
主轴 |
主轴孔径 |
mm |
φ105 |
||||
|
主轴头型式 |
|
A2-11 |
|||||
|
卡盘直径 |
mm |
φ315 |
|||||
|
主轴轴承内径 |
mm |
φ160 /φ140 /φ130 |
|||||
|
主轴转速 |
r/min |
20-210 (低速档) 37-373 (中速档) 112-1120 (高速档) |
|||||
|
主轴最大扭矩 |
Nm |
1265 |
|||||
|
床鞍 |
床身导轨宽度 |
mm |
560 |
||||
|
X/Z向快进速度 |
m/min |
6/7 |
6/6 |
||||
|
X/Z向行程 |
mm |
390/760 |
390/1310 |
390/1810 |
390/2810 |
||
|
刀架 |
刀具尺寸（车削） |
mm |
32×32 |
||||
|
刀架装刀容量 |
|
4/6① |
|||||
|
刀台宽度 |
mm |
240×240 |
|||||
|

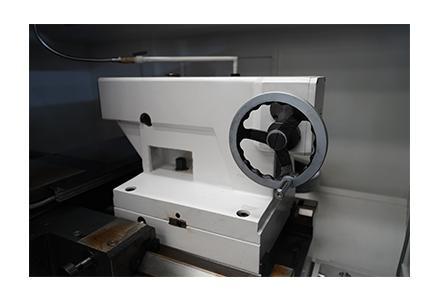

尾座 |
尾座套筒直径 |
mm |
φ120 |
||||
|
尾座套筒锥度 |
MT |
MT5# |
|||||
|
尾座套筒最大行程 |
mm |
250（卧式六工位电动刀架液压尾座为150） |
|||||
|
其 它 |
电源 |
kVA |
25 |
||||
|
主电机 |
kW |
11 kW伺服电机 |
|||||
|
机床外形尺寸 （长×宽×高） |
mm |
3250×2000×2000 |
3650×2000×2000 |
4150×2000×2000 |
5150×2000×2000 |
||
|
净重量 |
kg |
4800 |
5300 |
5800 |
6400 |
||
|
机床标准承重1200Kg，最大承重1500Kg |
|||||||
|
注：(1)①：“/”后尺寸，为配置卧式六工位刀架时的机床参数（刀盘回转直径以φ383计）。 (2)上表为标准配置中GSK25Ti系统时的参数，选择其他配置时参数有变化； (3)增大刀架规格将会影响机床最大车削直径。 |
|||||||
